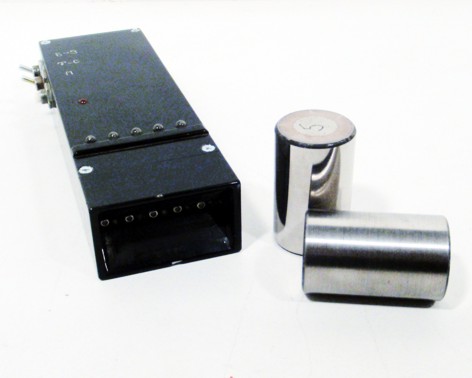

Компаратор шероховатости КШЛ5




Компаратор шероховатости КШЛ5



Компаратор шероховатости является предназначен для проведения технологического контроля (экспресс-анализа) качества обработки поверхности путем сравнения среднеарифметического отклонения профиля исследуемого образца с эталоном.

Принцип работы основан на сравнении отраженных излучений от эталона и тестируемого образца. Расположение излучателей и фотоприёмников позволяет контролировать локальные участки. Расположение индикаторов соответствует зонам контроля. Для избавления от фоновой составляющей первоначально включается первый фотоприёмник и измеряется уровень фона. Затем включается первый излучатель и измеряется интенсивность отражённого сигнала вместе с фоновой составляющей. Аналогичным образом проводятся измерения на последующих четырёх участках. После измерений проводятся вычисления интенсивности отраженного сигнала.

Прибор имеет два режима работы. Если измерения проводились в режиме ТЕСТ (Т), то вычисленные данные заносятся в память прибора. Если же измерения проводились в режиме СРАВНЕНИЕ (С), то полученный результат сравнивается с данными, хранящимися в памяти. Итоги сравнения отображаются на индикаторе в виде зеленого или красного свечения светодиода.

Прибор разработан по заказу Барабинского локомотивного депо для контроля чистоты обработки восстановленных подшипников колесных пар.





Техническая документация

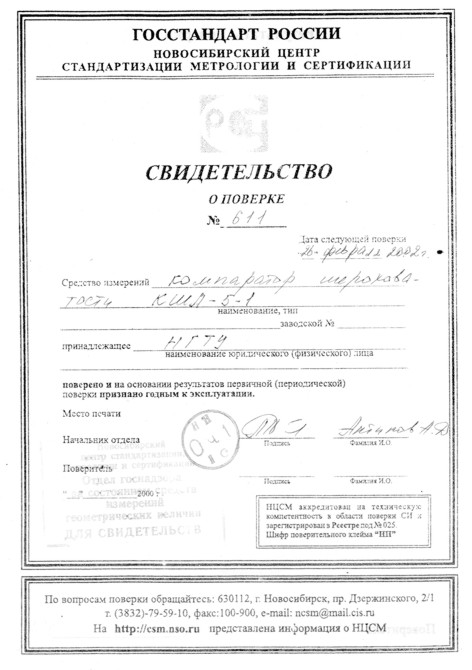

Свидетельство о поверке    pdf   Скачать
