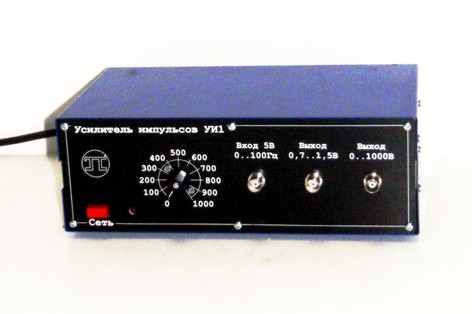

Усилитель импульсов УИ1 предназначен для формирования высоковольтных импульсов для возбуждения пьезокерамического излучателя акустических волн. Разработан по заказу компании «Бейкер Хьюз Б.В.» для проведения исследований в области зондирования нефтяных скважин.





Основные характеристики прибора



  • Диапазон изменения амплитуды выходного импульса 100 – 1000 В, полярность – положительная;
  • Погрешность задания амплитуды выходного импульса ± 5%;
  • Длительность выходного импульса соответствует длительности входного и составляет 1 – 300 мкс;
  • Длительность фронта выходного импульса не превышает 100 нс для пьезокерамического излучателя ёмкостью не более 50 нФ
  • Частота следования импульсов не более 100 Гц, при большей частоте происходит уменьшение амплитуды выходного импульса
  • Задержка выходного импульса относительно входного не более 150 нс;
  • Амплитуда входного импульса 2,5 – 5 В, полярность – положительная
  • Предусмотрен выход сигнала синхронизации положительной полярности амплитудой 0,7 – 1, 5 В с нулевой задержкой и длительностью, соответствующей выходному импульсу;
  • Напряжение питающей сети 220 ± 20 В с частотой 50Гц;
  • Потребляемая мощность не более 10 Вт;
  • При отсутствии нагрузки спад амплитуды выходного напряжения, при уменьшении переключателем амплитуды импульсов составляет не менее 2 с / 100 В.
